動作型式
|
內徑 |
10 |
16 |
20 |
25 |
|
動作型式 |
復動型 |
|||
|
工作介質 |
空氣 |
|||
|
使用溫度范圍℃ |
-5~+70℃ |
|||
|
使用壓力范圍 |
1.0~9.0kgf/cm2 |
|||
|
保證耐壓力 |
13.5kgf/cm2 |
|||
|
使用速度范圍 |
50~200mm/s |
|||
|
緩沖形式 |
無 |
油壓緩沖(可選) |
||
|
不旋轉精度 |
±0.1° |
±0.05° |
||
|
接管口徑 |
M5×0.8 |
G1/8" |
||

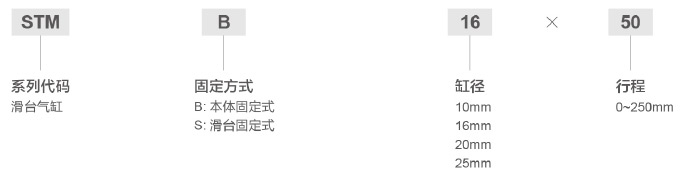

STMB-10
|
STMB-16
|
STMB-20
|
STMB-25
|
STMS-10
|
STMS-16
|
STMS-20
|
STMS-25
|
| 內徑 | 行程 |
| 10 | 25 50 75 100 |
| 16 | 25 50 75 100 125 150 175 200 |
| 20 | 25 50 75 100 125 150 175 200 250 |
| 25 | 25 50 75 100 125 150 175 200 250 |
|
內徑
|
活塞桿外徑
|
受壓面積(cm2)
|
空氣壓力(Kgf/cm2)
|
||||||||
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|||
|
10mm
|
6
|
0.50
|
0.48
|
0.95
|
1.43
|
1.9
|
2.38
|
2.85
|
3.43
|
3.8
|
4.28
|
|
16mm
|
8
|
1.51
|
1.43
|
2.87
|
4.30
|
5.74
|
7.17
|
8.61
|
10.04
|
11.48
|
12.91
|
|
20mm
|
10
|
2.36
|
2.24
|
4.48
|
6.73
|
8.97
|
11.21
|
13.45
|
15.69
|
17.94
|
20.18
|
|
25mm
|
12
|
3.78
|
.051
|
7.18
|
10.77
|
14.36
|
17.96
|
21.55
|
25.14
|
28.73
|
32.32
|
